Guarnición Doble Efecto

W-EDBM

Se trata de un sistema compacto bidireccional de sellado compuesto por tres elementos:

1.          Aro o banda sellante, fabricado en caucho, colocado en el centro del sistema.

2.          Dos aros antiestrusión (respaldo) fabricados en poliéster con aditivos lubricantes.

3.          Dos aros guía para mantener centrado el pistón.

Esto permite su instalación en un solo alojamiento, lo que le permite el uso de pistones más cortos.

La presión de uso va hasta 250 Bar, mientras que la temperatura oscila entre –40°C a 110 °C.



D

Nominal

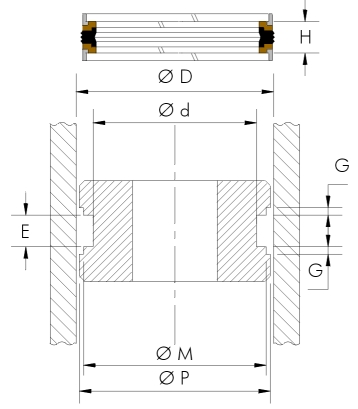

Tabla de Alojamientos y Tolerancias

D

d (Tolerancia) E G M

P (Ø Pistón)

0 + 50

Ø Cilindro

+ 0.10  -0.00 H + 2%

G: 6.35

+ 0.10

-0.00

± 0.05 Ø Cilindro - 1
51 + 80 + 0.12  -0.00
81 + 115 + 0.14  -0.00
116 + 250 + 0.16  -0.00
