Guarnición Doble Efecto

W-EDE

Guarnición diseñada para sellar pistones hidráulicos de doble efecto. Por lo general las guarniciones W-EDE y las guarniciones W-ESE se colocan en conjunto, dado que siguen el mismo principio de sellado. Soportan presiones de hasta 500 kg/cm² y temperaturas de 130°C. Construidas en tres zonas:

(1)       Elemento de retención. Realizado en caucho sintético acrilo-nitrilo, resistente a la deformación permanente.

(2)  Base reforzada con tela y caucho sintético acrilo-nitrilo, vulcanizada con el elemento de retención formando una sola pieza.

(3)  Anillo antiextrusión y aro guía. Asegura el centrado del pistón.











D

Nominal

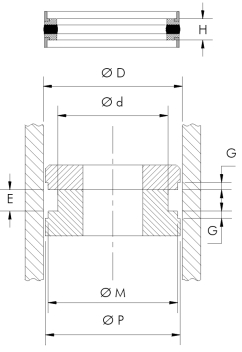

Tabla de Alojamientos y Tolerancias

D

d (Tolerancia) E G

M

P (Ø Pistón)
0 + 50

Ø Cilindro

+ 0.10  -0.00 + 0.25

- 0.00

G: 6.35

+ 0.10

-0.00

± 0.05 Ø Cilindro - 1
51 + 80 + 0.12  -0.00
81 + 115 + 0.14  -0.00
116 + 250 + 0.16  -0.00
