Empaquetadura Doble Efecto
W-EDSM
Empaquetaduras
con particular resistencia a servicios pesados. Están diseñadas para ser
montadas en pistones de cilindros hidráulicos sometidos a vibraciones
y
de gran carrera. Presión de trabajo 700 kg/cm² y temperaturas de hasta
130°C. Están compuestas por tres elementos:
(1) Elemento de
retención. Realizado
en caucho sintético acrilo-nitrilo, la particularidad más saliente de
este elemento está constituida por la presencia de una serie de labios de
retención. Esta característica exclusiva asegura la capacidad de
soportar vibraciones y fuertes desalineamientos.
(2) Dos guarniciones de tela y caucho sintético acrilo-nitrilo separadas del elemento de retención, estas guarniciones refuerzan y mantienen la acción de retención del elemento elástico.
(3) Anillo antiextrusión y aro guía. Asegura el centrado del Pistón.
|
D Nominal |

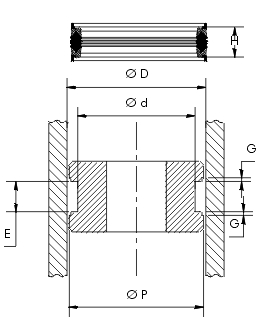

Tabla de Alojamientos y Tolerancias |
|||||
|
D |
d (Tolerancia) | E | G |
M |
P (Ø Pistón) | |
| 0 + 50 |
Ø Cilindro |
± 0.03 | Igual H |
G: 6.35 + 0.10 -0.00 |
± 0.05 | Ø Cilindro - 1,50 |
| 51 + 80 | ± 0.04 | |||||
| 81 + 115 | ± 0.06 | |||||
| 116 + 250 | ± 0.10 | |||||
