Guarnición Simple Efecto
W-ESE
Guarnición
diseñada para sellar vástagos de pistón de sistemas hidráulicos.
(1) Elemento de retención. Supera el efecto de sellado de los arosellos convencionales, porque la deformación de sus labios producida por la presión genera un sello estanco sobre las paredes del vástago.
(2) Base reforzada con tela y caucho sintético acrilo-nitrilo, vulcanizada con el elemento de retención formando una sola pieza. Soportan temperaturas de 130°C y presiones de 250 kg/cm².
|
D Nominal |

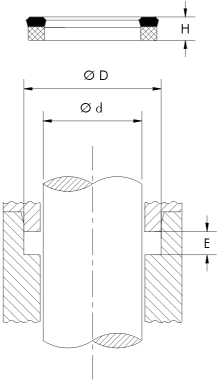

Tabla de Alojamiento y Tolerancia |
|||
|
D d |
D* d* |
E |
P (Ø Pistón) |
|
| 0 + 100 | ± 0.08 | Ø
Cilindro
Ø Vástago |
H + 10 % | Ø Cilindro - 1.50 |
| 101 + 250 | ± 0.11 | |||
| + 250 | ± 0.15 | |||
