Guarnición “U” de Goma y Tela

W-GUT
Este tipo de guarnición es ideal donde sea necesario reducir al mínimo los espacios destinados al sellado y lograr un máximo de carrera útil. Este, requiere espacios de alojamientos sumamente reducidos, y también es apta parea aquellos casos donde se exige un bajo coeficiente de fricción.  Están elaboradas con telas y cauchos sintéticos acrilo-nitrilo, soportan temperaturas de 130°C hasta 150°C y presiones de trabajo de hasta 400Kg/cm².



Nominal

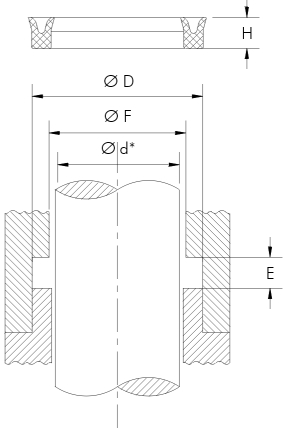

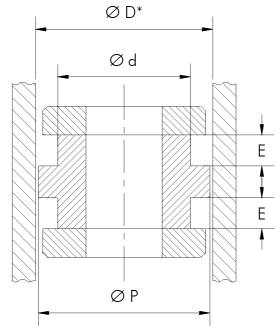

Tabla de Alojamientos y Tolerancias
D       d D*     d* E (Alojamiento) F (Tolerancia max) P (ØPistón)
  0 + 100 ± 0.03 Ø Vástago

Ø Cilindros

 H + 15 % d* max. + 0.3 D* min. - 0.3
 101 + 250     ± 0.04
251 + 500    ± 0.06
     + 500 ± 0.10
