Guarnición con Aro Expansor
W-POLI-WIN
La guarnición POLI-WIN está inyectada en poliuretano impregnado con disulfuro de molibdeno, el cual es un lubricante seco que brinda una excelente resistencia a la abrasión y buena compatibilidad con los fluidos utilizados en circuitos hidráulicos, no es recomendable en aplicaciones con éteres, cetonas, aguaglicol, líquidos de frenos y compuestos aromáticos. Posee excelente estabilidad en agua a temperatura moderada, esta preparada para trabajar a temperaturas que oscilan entre los 50° hasta los 90° en servicios continuos y hasta 120° en forma intermitente. El POLI-WIN es un sello del tipo labial activado por un O´Ring que funciona como resorte, que al no tener contacto con la superficie de fricción, no sufre desgaste alguno. Su función es la de proveer resistencia al efecto de compresión compensando automáticamente el desgaste del sello. La resistencia del O´Ring hace que la adaptación del sello en cilindros avalizados por desgaste tenga mayor desempeño respecto a sellos convencionales.
Presión de trabajo 400 Kg/cm².
Sellado Exterior (Cilindros):
1.

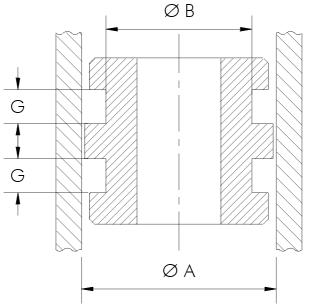

Al diámetro del cilindro (A) se le deben restar dos secciones
nominales (S) y de esto resultará el diámetro del alojamiento de
sello en el pistón (B).
2.
Para obtener el diámetro exterior del pistón se contemplará el
juego del pistón y el cilindro, que variará para cada sección utilizada
según la condición de trabajo, estática o Dinámica. Este juego está
indicado en la tabla correspondiente y deberá ser respetado.
3.
La altura del alojamiento (G y G) deberá ser por lo menos un 10%
superior a la altura del sello (H).
4. Dentro de las posibilidades del diseño seleccione la sección nominal mayor posible ya que de esta forma son más amplias las tolerancias y juegos diametrales admisibles.
El POLI-WIN puede permanecer estirado hasta un 5% en condiciones de trabajo.
Sellado interior (Vástagos):
6. Al diámetro del vástago se le suman dos secciones nominales (S) y resultará el diámetro mayor del alojamiento (R).
7. Deberá considerarse el juego entre el vástago y su guía para lo cual deberá sumar al diámetro del vástago el juego diametral admisible (T) que variará de acuerdo a la sección del sello, esto determinara el diámetro (U) de la guía por lo cual se deslizará el vástago. El juego diametral se identifica en la figura y en la tabla.
Cálculo y Tabla de diseños de alojamientos estáticos y Dinámicos
| Sección Nominal | Juego Diametral | Distancia entre Labios | ||
| S | T | J | ||
| 37104 | 3.17 | 0.02 | 0.10 | 3.95 |
| 42430 | 4.76 | 0.03 | 0.12 | 5.92 |
| 36982 | 6.35 | 0.04 | 0.15 | 7.90 |
| 42491 | 7.93 | 0.05 | 0.20 | 9.50 |
| 37106 | 9.52 | 0.05 | 0.20 | 11.20 |
| 36923 | 12.70 | 0.05 | 0.25 | 14.96 |
| 37108 | 15.87 | 0.07 | 0.30 | 18.40 |
